Ultraflex, Ohjauskaapeli "mach" M90 15 jalkaa

Kuvaus

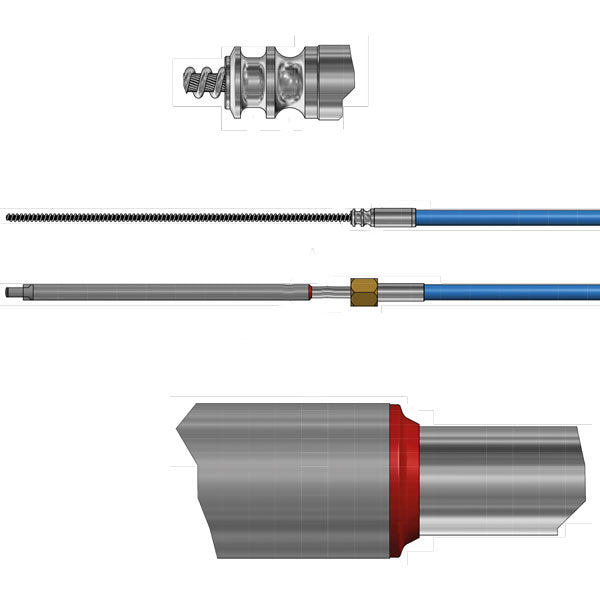

Ultraflex M90 Mach -kaapeli on kevyesti kulkeva ohjauskaapeli, joka on suunniteltu estämään kosteus ohjausputkessa kumitiivisteensä avulla. Se sopii kaikkiin Ultraflex-ohjausjärjestelmiin paitsi T67:ään ja tarjoaa erinomaisen joustavuuden sekä kestävyyden ultraviolettivaloa ja suolavettä vastaan.

• Merkki: Ultraflex
• Paino: 5.2 kg
• Murtolujuus: 1200 kg
• Taivutus: min. 200 mm
• Isku: 228 mm
• Tuotteen pituus: 15 jalkaa
• Valmistettu: Italia
• Pakkauksen mitat: Mitat: 6.5 cm × 51 cm × 82 cm | Bruttopaino: 5.2 kg

Ultraflex M90 Mach -kaapeli on joustavampi, ja se on kevyesti kulkeva kaapeli, jossa on kumitiiviste ohjausputkessa kosteuden estämiseksi kaapelissa.

ULTRAFLEX-ohjauskaapelit on valmistettu muovipäällysteisestä R/F-teräksestä, jossa on teräksinen sisäkaapeli ja ruostumattomasta teräksestä valmistettu työntövarsi. Kestää ultraviolettivaloa ja suolavettä. Erittäin joustava ja aina kevyesti kulkeva. Täyttää ISO 9000- ja EN 29000 -standardit. Hyväksytty Det Norske Veritasin ja A.B.Y.C.:n (American Board and Yacht Council) toimesta. Lisäksi CE-hyväksytty.

• Silmukka päässä Ø: 10 mm
• Ulkokaapeli Ø: 16 mm
• Sisäkaapeli Ø: 8 mm

OHJAUSJÄRJESTELMIIN: Sopii kaikkiin Ultraflex-ohjausjärjestelmiin paitsi T67:ään

Kaapelin tyyppi ja pituus on aina painettu ulkokaapeliin. Pituus ilmoitetaan jaloissa (305 mm) ja se mitataan kiinnityskohdasta ohjausyksikössä työntövarren päähän puoliksi ulos vedettynä.

Esimerkki A (Kuva 1) Pituus = A+B+C miinus 10 cm jokaista 90º taivutusta kohti + 30,5 cm moottoriin asennusta varten. Esim.: A = 50 + B = 250 + C = 80 miinus 20 cm 2 kpl 90º taivutuksista = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 jalkaa. Tällöin on valittava 13 jalan kaapeli

Esimerkki B (Kuva 2+3) Pituus = A+B+C miinus 10 cm jokaista 90º taivutusta kohti. Esim.: A = 50 + B = 250 + C = 80 miinus 20 cm 2 kpl 90º taivutuksista = 360 cm 360 cm: 30,5 = 11,8 jalkaa. Tällöin on valittava 12 jalan kaapeli
